汽车车载天线FAKRA系列解读

发布时间:2021-08-16 10:26:45人气:
随着时代的进步,社会的发展,5G时代来临,意味着人类进入高速数据时代,在汽车方面,无人驾驶也将成为现实。而在无人驾驶时代,信号的感应和传输也成为重中之重,汽车车载天线的优良程度,直接决定了驾驶的安全。汽车天线是拦截高频电波并传输给汽车收音机、车载电话或无线电导航设备的接收机、以对载波解调的装置。就目前市场而言,汽车天线一般由FAKRA系列才体现。

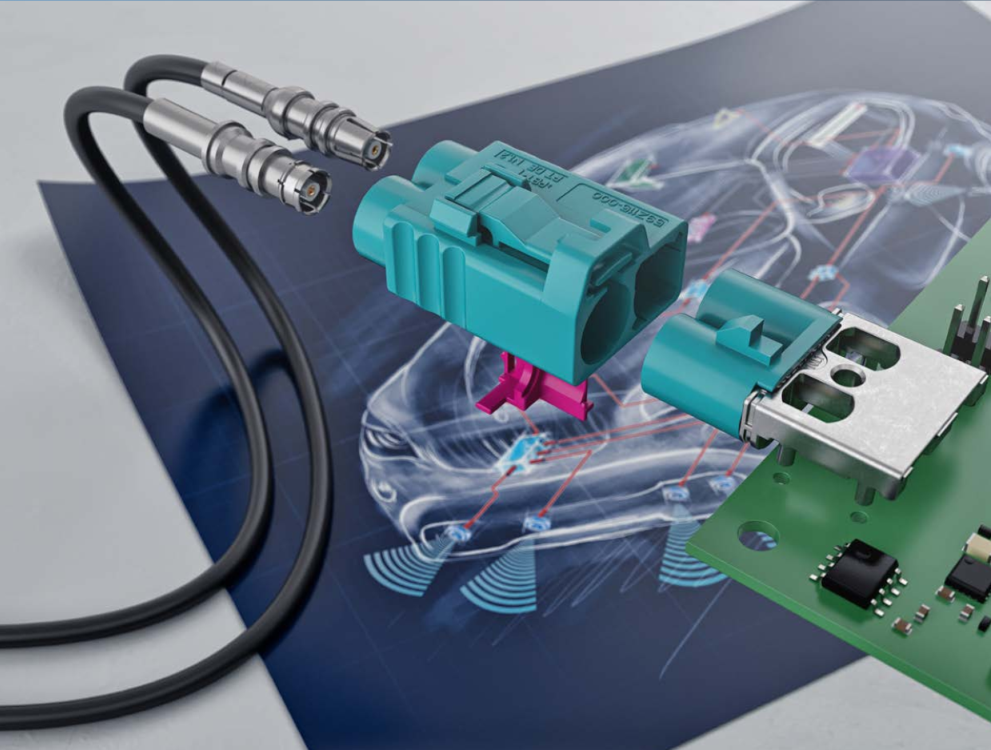

    FAKRA,即FAchKReis Automobile的缩写,是以德国为首的欧美12家车厂共同推出的一种汽车用音响和天线规格接头,需要满足美国USCAR和德国FAKRA汽车标准,FAKRA具有高性能、经济有效的射频特性等特性。
    ​对于FAKRA系列,著名的供应商包括Rosenberger,TE,Molex等。以Rosenberger的FAKRA系列为例,让我们看一下特定的型腔图。

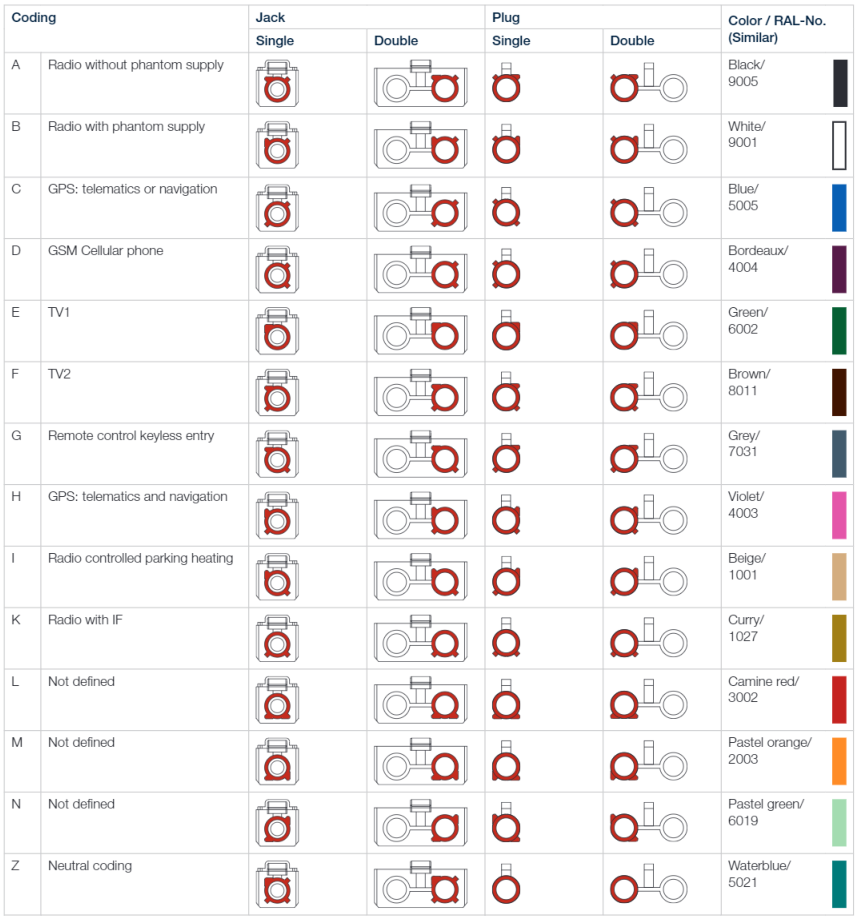

罗森伯格FAKRA型腔图

编码A:没有幻像支持的DAB(数字音频广播)/无线电设备。塑料盒的颜色是黑色。

编码B:具有幻像支持的DAB /无线电设备。塑料盒的颜色是白色。

编码C:GPS全球(卫星)定位系统。塑料盒的颜色是蓝色。

编码D:GSM(全球移动通信系统)移动电话全球系统。塑料外壳的颜色是葡萄紫色。

编码E:电视1,编码F:电视2。塑料外壳的颜色为绿色和棕色。

编码G:遥控器/无钥匙进入系统,塑料外壳为灰色。

编码H:GPS,塑料外壳为紫色。

编码I:无线电控制的停车供暖系统,塑料外壳为米色。

编码K:中频(IF)的无线设备。塑料外壳的颜色是咖喱黄。

编码L,M,N:未定义。塑料外壳的颜色为:胭脂红,粉红色橙色和粉红色绿色。这3个编码可以由我们自己定义,方便客户选择。

编码Z:中性数。塑料外壳是具有传奇色彩的通用型水蓝色,可以应用于所有编码,但是ZCoding通常仅用于测试界面。因此,当其他模型缺少材料时,我们可以暂时使用CodingZ进行补偿。在某些特殊情况下(不建议),可以将其他代码磨成Z形以满足装配要求。

连接器的颜色符合RAL颜色系列。当然,在生产过程中轻微的色差也是可以接受的。

因此,我们可以根据编码和颜色来确定每个天线的功能,这有助于维护和定义。作为线束供应商,我们不仅了解生产和制造,而且了解其含义。至少,我们看到一个天线连接器,我们应该知道它的功能。

天线使用的电缆是同轴电缆(单芯屏蔽线)。编辑器仅负责沃尔沃的线束项目,因此我将向大家介绍沃尔沃的同轴电缆。通常,OEM同轴电缆是相似的。
汽车天线FAKRA同轴线

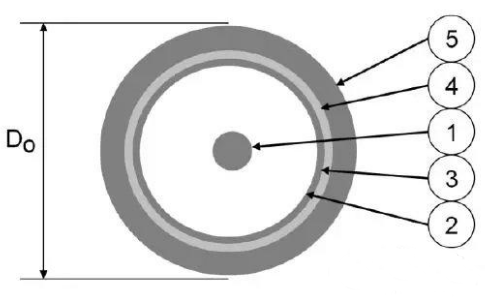

Do: 线缆的直径
1:线缆内部的芯线的铜导体
2:线缆内部的芯线的绝缘层
3:线缆内部的铝箔屏蔽层
4:镀锡铜导体的编织物
5: 线缆外部的外被层
FAKRA线束
银钢WG-9006系列FAKRA线束生产线,可全自动完成FAKRA线束的组装生产,精准度高,并大大提高了生产效率。
