  • WG-9600D同轴电缆剥线机

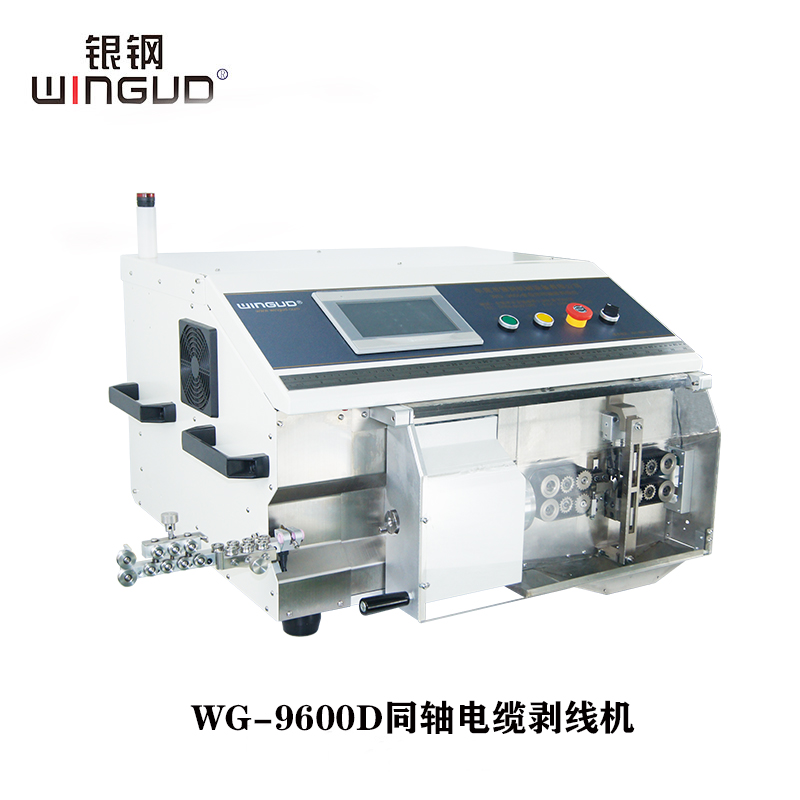

WG-9600D同轴电缆剥线机

产品描述:一.产品简介 WG-9600D是专门针对天线行业同轴电缆短线而设计,在WG-9600的基础上添加了一套机械手工作站,解决了目前世面上只能靠人工做短线的问题,提高了精度和加工能力。最多可...
服务热线:0769-85376152
立即咨询

一.产品简介

    WG-9600D是专门针对天线行业同轴电缆短线而设计,在WG-9600的基础上添加了一套机械手工作站,解决了解决了人工做短线的问题,提高了精度和加工能力。最多可以剥6层方便快捷的即可对应加工各种尺寸和外皮电线,而且装备可自由组合式的设定控制器,通过数字显示切割线径。

WG-9600D同轴短线型剥线机细节图

    所有机械零件均采用、进口配件,电机采用东方原装电机,在高速运转下脉冲稳定,不跳频,确保了快速加工中的线材品质稳定,精准度可达0.01MM,走在行业标准前端,刀片采用使用行业高端热处理技术,让刀片更耐磨、更稳定,进口的校正设备对刀口直线度、平面度严格把控,精度高,厚度公差可以达到0.03 mm以内,刀口采用镜面处理,确保剥切无阻力,线材切口更平整漂亮。同时具有省力、低噪音等特点,高端的刀口三面研磨技术,使耐磨性相比其他普通刀片增加不少,每台机器经过试机模拟运转老化试验后方可入库出货。

二.产品参数


外形尺寸 1020×760×560(MM)
重     量 约110KG
最大加工直径 5.5 mm(标配),可订做加工到最大12mm的机头。
最小加工直径 1.0mm
最大加工长度  150mm
最小加工长度  16mm
裁线能力 100-99999MM
剥皮能力 中间留胶皮短至8MM,A端(前端)最大剥皮长度:40mm,
B端(后端)最大剥皮长度:30mm
最小剥皮长度 0.1mm
最大剥皮层数 6层
切割深度单位 0.01MM
产     量 依作业线总长及作业程序不同,最少可达350-600PCS/小时
驱动方式 电机/滚珠丝杆驱动
显示方式 液晶触摸屏
旋切刀片 2片,材质:进口钨钢
切剥刀片 4片,材质:进口高速钢
夹线装置 自动调心,电机驱动,夹紧力度程序控制
存储容量 50种电缆加工数据
电源功率 AC220V/50/60HZ   900W
工作环境 0-50度,干燥度适中,无震动的的工作台面
三.产品对比与作业实例


功能 进口设备 银钢品质 其他XX设备
加工精度与能力 国外机型价格昂贵且售后困难 主要针对超短半柔线缆加工,此款机加工精度为0.01mm 国内无此功能剥线机
加工直径与长度 加工直径在1.0mm-12mm,加工长度在16-150mm
产品特点 解决短线加工难,约节约XX人工作量,银钢独有
采用材料与配件 从配件到电器全部采用国外品牌
使用寿命与价格 使用寿命在/年  XXX/年左右

自动剥线机作业实例
